Gröft design, ursprungligen utvecklat av EBR:s norska systerorganisation REN, är ett webbaserat design- och simuleringsverktyg för kabelschakt som möjliggör komplexa beräkningar på ett snabbt och flexibelt sätt. Sedan sommaren 2022 har ett samarbete inletts mellan REN och Energiföretagen, som bland annat syftar till att erbjuda Gröft design till den svenska marknaden, med början vintern 2022/23.
– Vi verkar ju för branschen och det är en viktig anledning till varför det här projektet har dragits igång. Vi har sett kunskapsluckor och ett behov av att vi gör en insats, säger Oscar Spinos, projektledare på Energiföretagen.

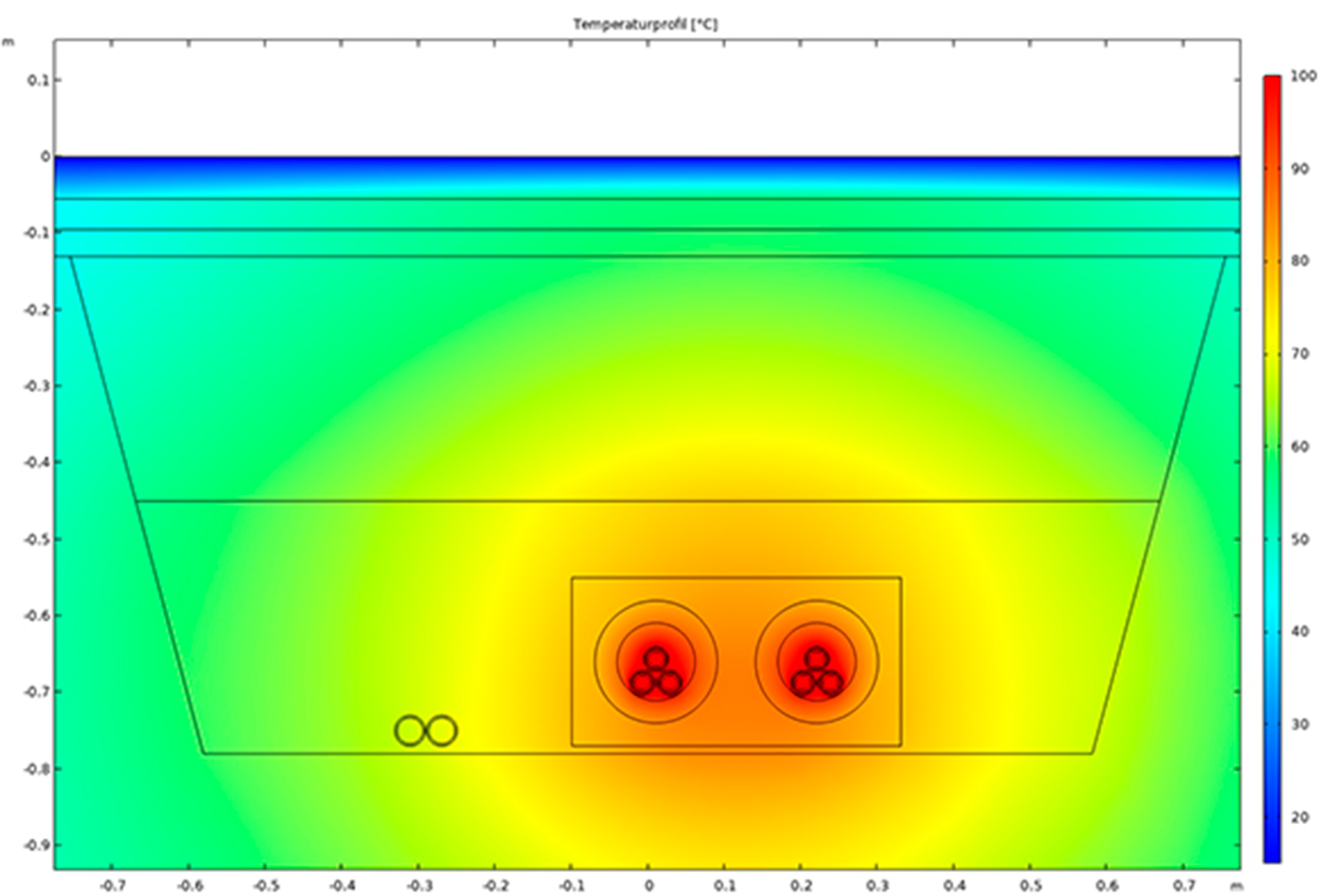

Med hjälp av det digitala verktyget skapar användaren ett tvärsnitt av kabelschaktet och kan experimentera med utformningar, komponenter och belastningsnivåer för att utvärdera bland annat temperaturutveckling, magnetfältsgenerering och schaktmassor.
Tanken är att man ska kunna bygga upp en modell av hur det ser ut i schaktet, vilket gör att man ser hur nära det går att lägga sig andra kablar och rör, till exempel fjärrvärmerör, utan att de respektive kablarna påverkar varandra, vare sig det gäller temperatur eller magnetfält.
Historiskt har man inte fokuserat på uppvärmningen av kablar.
I dagsläget är medvetenheten och kännedomen kring temperaturutveckling, magnetfältsutbredning och kringfyllnadsmassornas påverkan på värmeutveckling i stor utsträckning okänd, enligt Christer Gruber, sakkunnig på Energiföretagen.
– Historiskt har man inte fokuserat så mycket på uppvärmningen av kablar, utan byggt med stora marginaler i sitt elnät. När man ändå schaktar har man lagt ner det grövsta man har, alltså 240 mm². Det är schaktningsarbetet som är dyrt, inte kabeln, säger Christer Gruber.
Med tanke på att elanvändningen successivt ökar och marginalerna krymper blir det extra viktigt för elnätsbolagen att ha kontroll över uppvärmningen i kablarna:
– Det här verktyget ger ett bättre underlag för att beräkna hur uppvärmningen av kablarna kommer att ske, eftersom temperaturen påverkar livslängden på kablarna. Det här är jätteintressant för nätbolagen. De kanske inte förstår det ännu, men de kommer att göra det, säger Christer Gruber.
Ett mervärde är att entreprenörer kan få reda på hur mycket schaktmassa som måste forslas bort.
Designarbetet kommer också att gå mycket snabbare: det som tidigare tog 14 dagar att utföra kan nu utföras på i bästa fall runt 15 minuter.
På en skärm visar Oscar Spinos hur verktyget möjliggör analyser som tidigare inte gått att utföra. Snabbt och enkelt utvärderas olika designalternativ utifrån parametrar som hög- eller lågspänningskabel, betongkanaler eller rör, vatten, avlopp, fjärrvärme och gas. När man gjort beräkningarna får man ut olika rapporter om schaktet som man sedan kan gå vidare med.
Förutom att mäta vilka och var ledningar och rör ska dras kan man även beräkna hur mycket utrymme man behöver när man ska gräva schaktet.
– Ett mervärde är att entreprenörer kan få reda på hur mycket schaktmassa som måste forslas bort, och sedan som ska tillföras efter att man lagt ner ledningar eller rör. Det har varit krångligt att beräkna förr, men nu får man ett mer träffsäkert resultat, säger Oscar Spinos.
Vilka är det då som har bäst utbyte av att använda Gröft?
– Egentligen alla som är intresserade av hur de här schakten ser ut. Den primära målgruppen är beredare på nätbolagen som jobbar med projektering, men även konsultföretagen som hjälper nätbolagen med den här typen av arbete skulle kunna ha nytta av detta, säger Oscar Spinos.
– Vi har faktiskt redan fått in ett gäng förfrågningar om offerter från nätbolag. Och över tid kommer säkert även fjärrvärmebolag och kommuner att ha intresse av det här.
Gröft designI verktyget designas tvärsnitt av schaktsektioner där användaren har tillgång till ett komponentbibliotek bestående av olika kabeltyper, rör, betongkanaler och markeringar. Även andra tillgångsslag finns inkluderade, såsom optorör och optokabel, VA, fjärrvärme och fjärrkyla. Verktyget är anpassat enligt EBR.
Fördelar med Gröft design:Enkla beräkningar för schaktmassor som ska flyttas och tillföras i ett projekt.Exakta beräkningar av kablarnas kapacitet genom förhållanden som temperatur, variabel belastning och magnetfält.Design, beräkningar och dokumentation av kabelförläggningar kan enkelt delas med andra informationssystem.
Läs mer om Gröft design
